Presentatie van het materiaal

HetKelio-systeem heeft een server of werkstation nodig waarop de toepassing en de systeemgegevens worden geïnstalleerd. Dit werkstation wordt de applicatieserver genoemd en kan de algemene server van het bedrijf zijn. De servers en de hardware zullen in https communiceren.



Hardware-architectuur

Klikken om te vergroten/verkleinen

Hardware

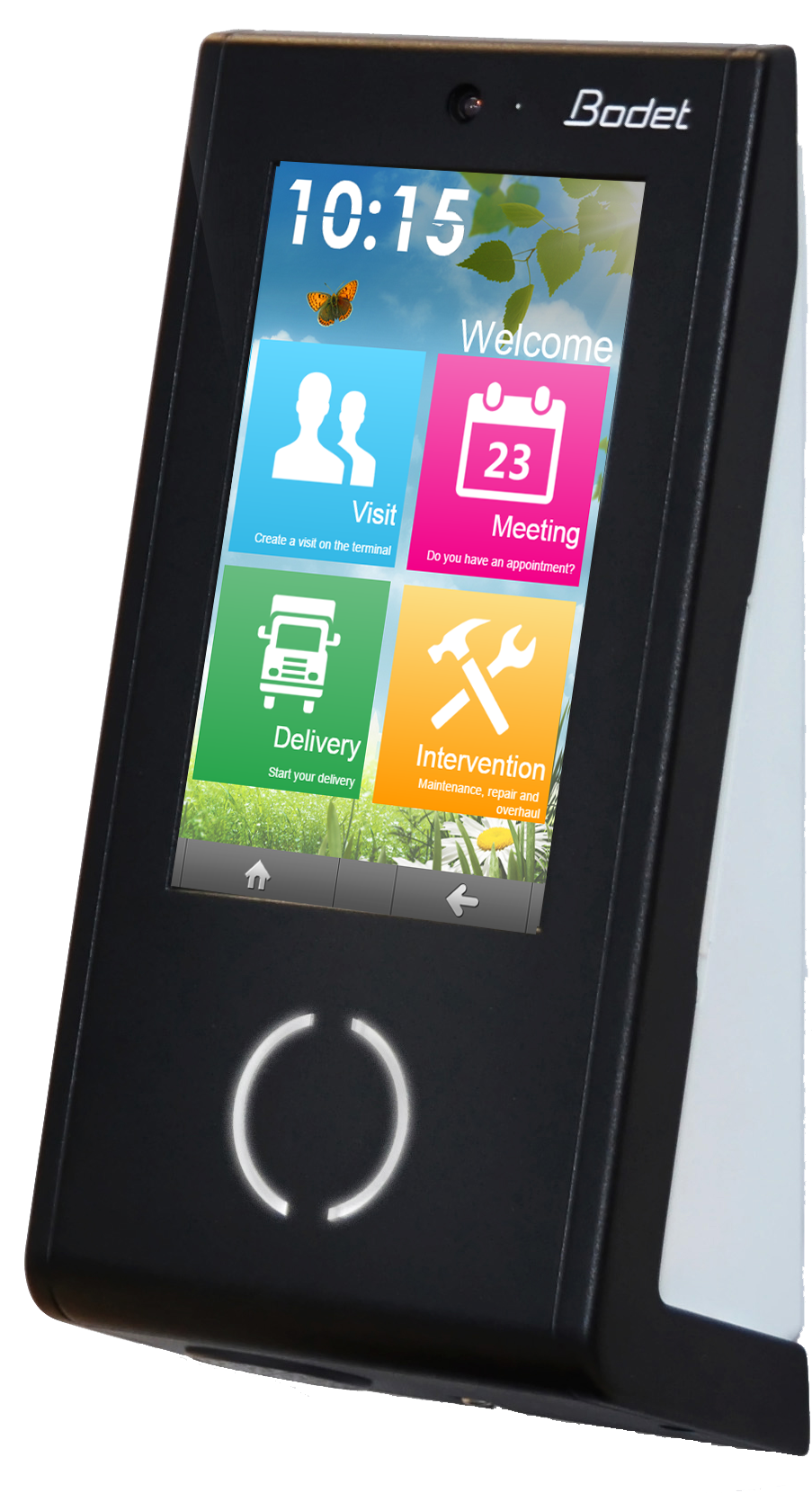

tog_minus        Terminal Kelio Visio X7

Deze concentrator is een commandocentrum van het toegangscontrolesysteem.

Er zijn drie soorten applicaties beschikbaar die geassocieerd zijn met functies die u kunt instellen:

•Deur openen: hiermee kunt u een deur openen die beheerd wordt door de toegangscontrole

•Bezoekersterminal: hiermee kan een nieuw of gepland bezoek gestart of afgesloten worden.

•Zaalreservering : hiermee kunnen zalen gereserveerd worden of de lopende reserveringen geraadpleegd worden

Visio X7

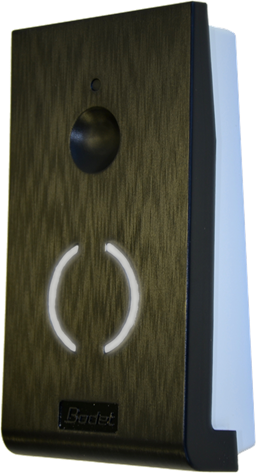

tog_minus        Terminal Kelio Visio X4

Deze terminal is een commandocentrum van het toegangscontrolesysteem voor een Deuropening en de Zaalreservering of raadpleging.

Visio X4

tog_minus        Concentrators

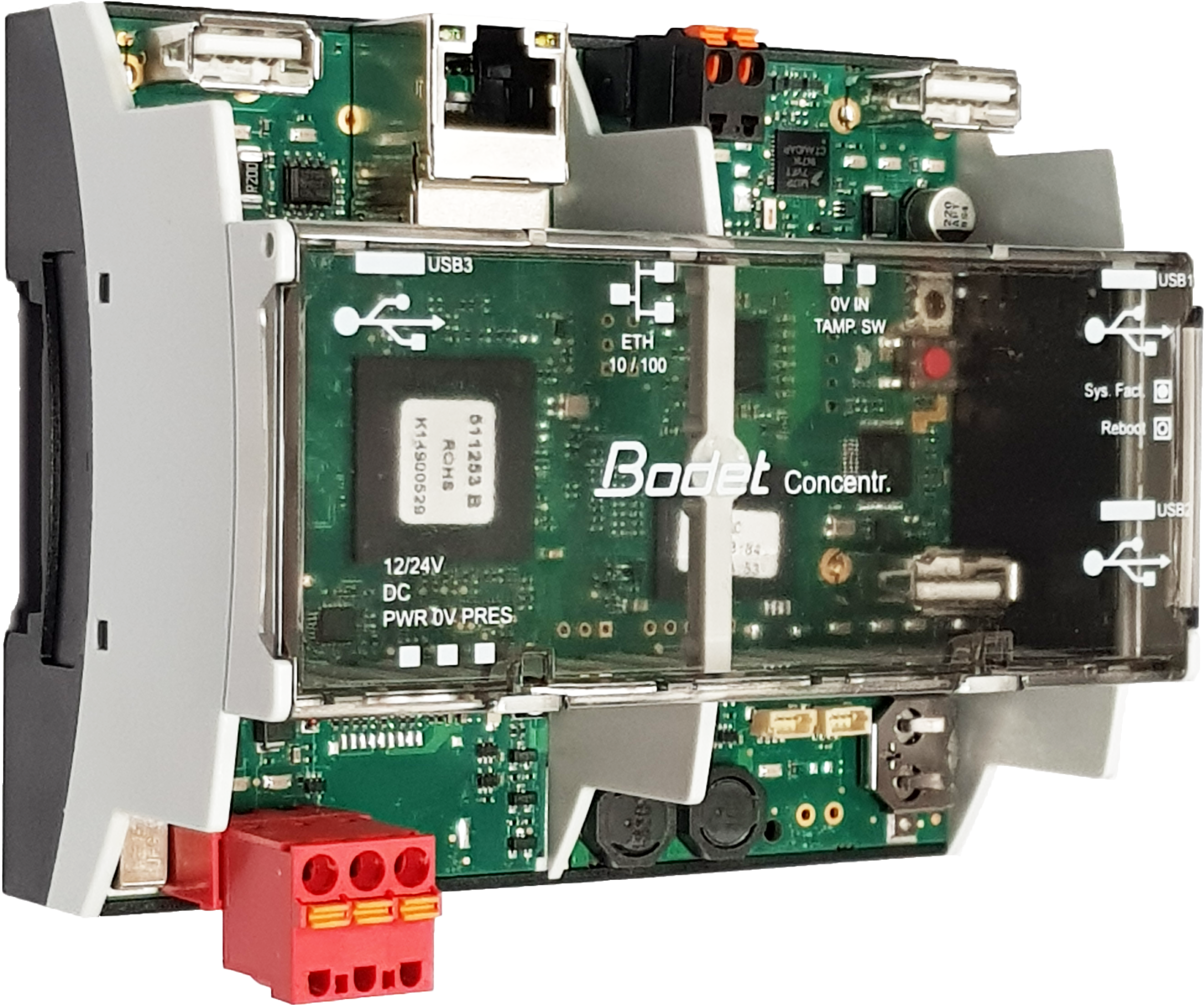

hmtoggle_plus1        Controller P6

•Voeding 12/24V - ongeacht de voedingsmodus worden het programma en de gegevens van de concentrator opgeslagen in het niet-vluchtige geheugen en zijn dus onveranderlijk

•IP-verbinding

•Rechtstreeks beheer van IP-lezers

•Eenvoudig onderhoud dankzij de kleuren van de aansluitingen en de LED-controlelampjes

•Ontkoppelbare aansluitklem en aansluitklem met veersysteem

•USB-connector voor het inbrengen van de hardware-configuratie

controleurp6_et_passerelleRS (18)

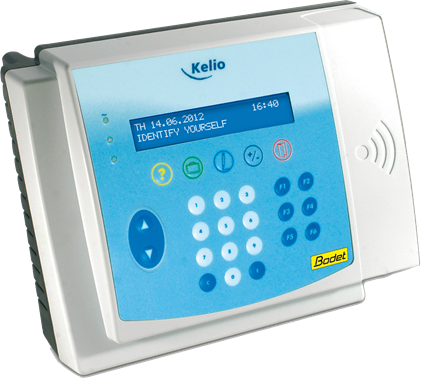

hmtoggle_plus1        Kelio Visio terminal

De verschillende terminaltoetsen kunnen worden gekoppeld aan verschillende functies en het opvragen van informatie.

MetKelio kunnen met deze terminal die als concentrator wordt gebruikt, de verbindingen met lezersinterfaces worden beheerd. Deze concentrator is een commandocentrum van het toegangscontrolesysteem.

Visio

tog_minus        Lezersinterface

Om meer flexibiliteit in de materiële architectuur van toegangscontrole-installaties te brengen, zijn de functies van de lezersinterface onderverdeeld in meerdere modules waarvan de kenmerken hieronder worden opgesomd.

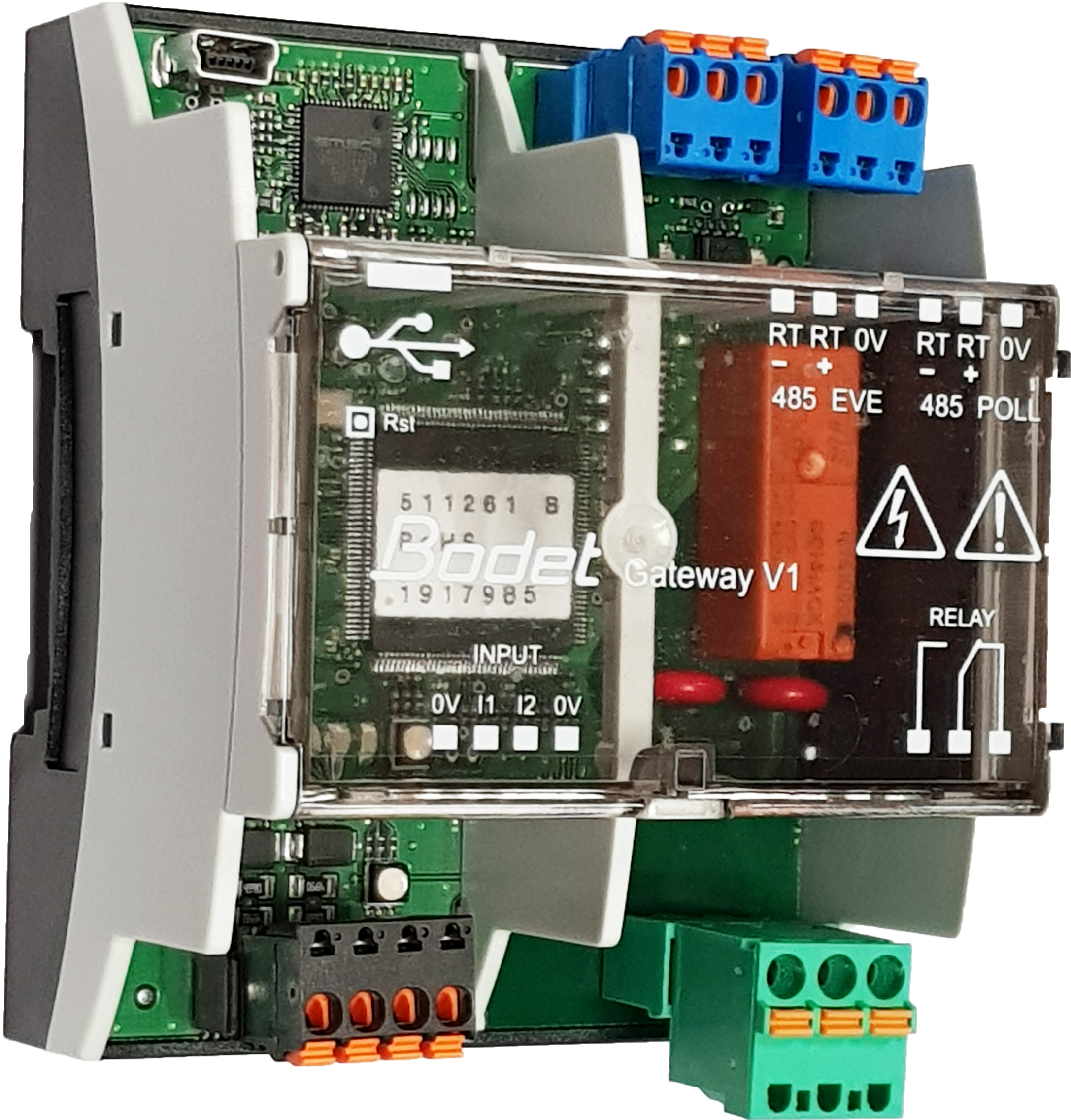

hmtoggle_plus1        Gateway RS

•Werkt uitsluitend met de P6 controller

•Directe toegangsbeheer van een ingang / uitgang met maximaal twee PASS-toegangslezers

•twee ingangen voor het beheer van een toegang met bijvoorbeeld een groene drukknop en een groene DM (Handmatige inschakeling) of een deurcontact. Door extra modules toe te voegen kan de concentrator tot 8 toegangen en 64 ingangen met potentiaalvrij contact beheren.

•Automatische detectie pollingsnelheid afhankelijk van de aangesloten hardware

•Eenvoudig onderhoud dankzij de kleuren van de aansluitingen en de LED-controlelampjes

controleurp6_et_passerelleRS (21)

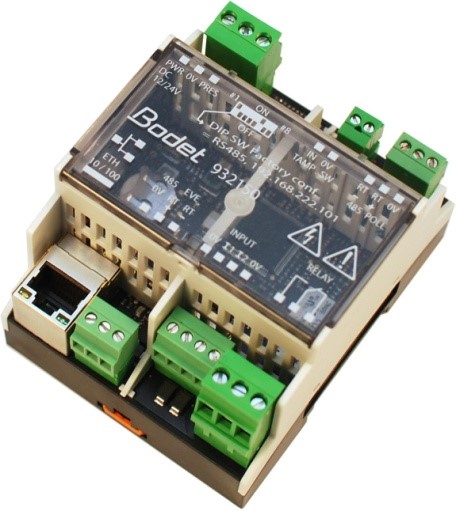

hmtoggle_plus1        Module lezersinterface V4

•Aansluiting Ethernet of RS 485

•Bevestiging DIN-rail

•Voeding 12 V/24 V of 230 V of Power over Ethernet

•Laat toe om 1 toegang zelfstandig te beheren en tot 8 toegangen bij toevoeging van modules 4E / 4S

•Laat toe om 1 toegang zelfstandig te beheren en tot 16 toegangen bij toevoeging van module 8E

•Offlinemode bij verbroken verbinding

•Optionele behuizingen voor integratie in verlaagde plafonds

interface V4

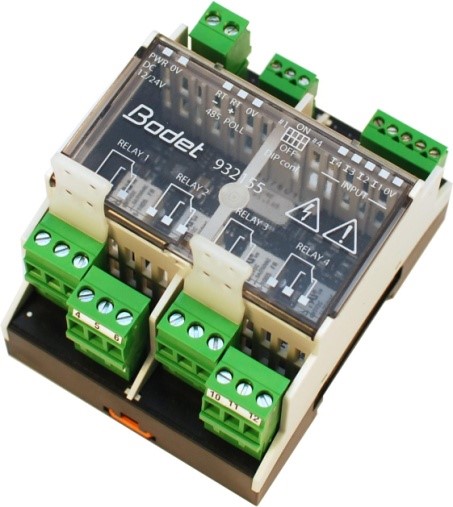

hmtoggle_plus1        Module 4 ingangen / 4 uitgangen

•Aansluiting RS 485 op een concentrator (maximum 8) of een IL V4 (maximaal 2)

•Bevestiging DIN-rail

•Voeding 12 V/24 V

•4 uitgangen relais laagspanning

•4 ingangen droog contact

interface 4entrees_4sorties

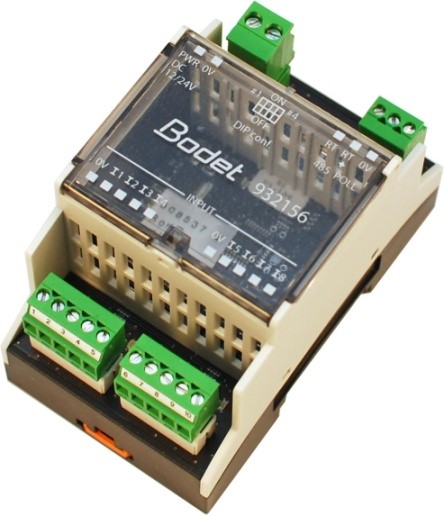

hmtoggle_plus1        Module 8 ingangen

•Aansluiting RS 485 op een concentrator (maximum 8) of een IL V4 (maximaal 2)

•Bevestiging DIN-rail

•Voeding 12 V/24 V

•8 ingangen droog contact

interface 8 entrees

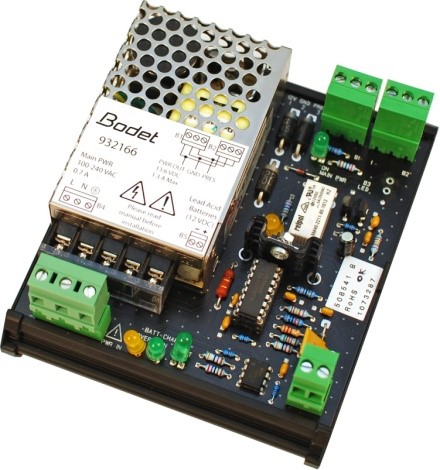

hmtoggle_plus1        Voeding 12 V beveiligd

•Vermogen 1,3 A

•Batterij 2,3 A/h

•Bevestiging DIN-rail

•Enkel voor het voeden van Kelio-hardware

alim 12v

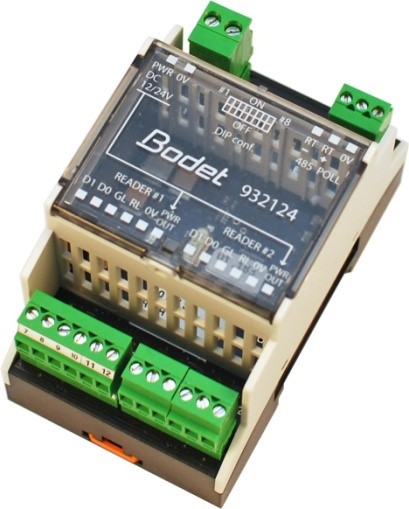

hmtoggle_plus1        Module protocolconverter

•Maakt de integratie van lezers met het Wiegand- of DataClock-protocol mogelijk

•Aansluiting RS 485 op een concentrator (maximaal 4) of een IL V4 (maximaal 4)

•Bevestiging DIN-rail

•Voeding 12 V/24 V

convertisseur

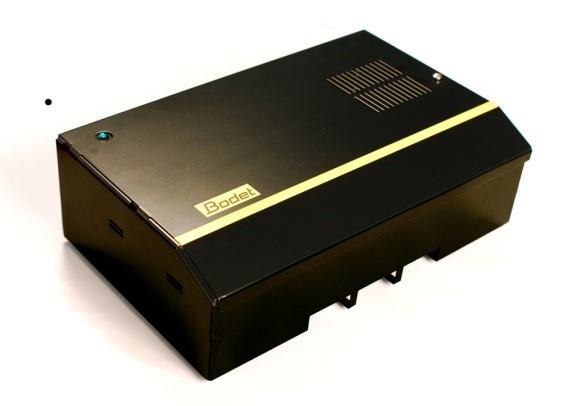

hmtoggle_plus1        Installatieboxen

•Bevestiging van de modules op DIN-rail

•Verklikkerlichtje voor de werking van de batterij

•Verbreekcontact van de installatiebox

•Binnenversie in 2 formaten: 18 M / 25 M

•Waterdichte buitenversie: formaat 15 M

coffretcoffret2

tog_minus        Lezers

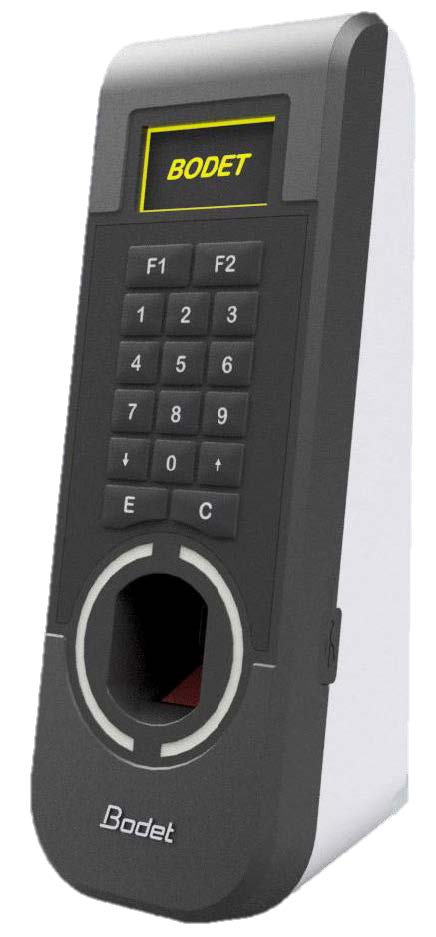

hmtoggle_plus1        XTREM

•Ideaal voor gebruik in de buitenlucht

•OLED-scherm

•Voeding 12V

•Aansluiting RS485

•IP65 / IK08

•Biometrische sensor SFM6020

•MIFARE DESFire-lezer

•Relais 230V 1A

XTREM

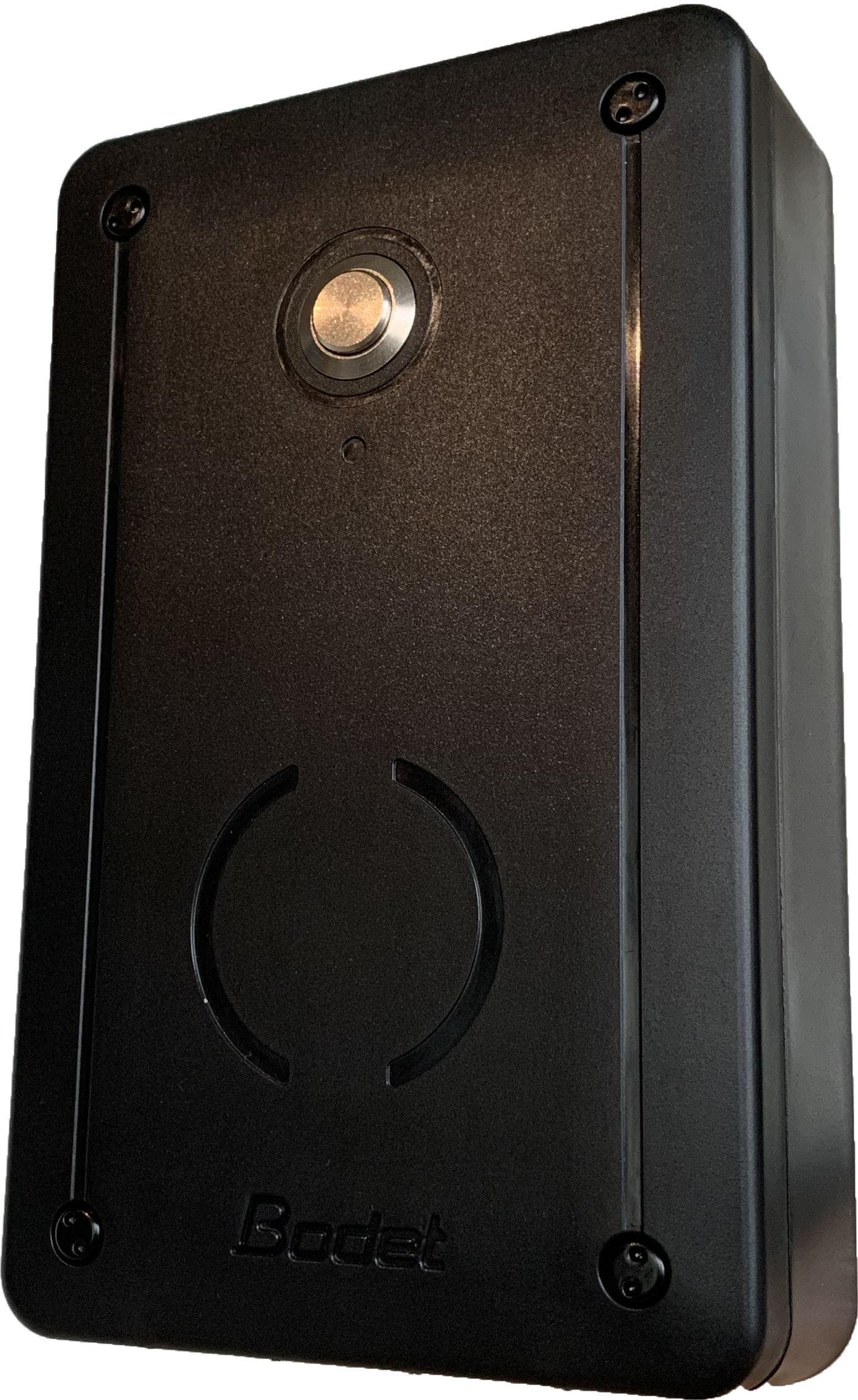

hmtoggle_plus1        Kelio Pass

•Voeding 12/24V DC, PoE

•IP-verbinding, RS485 Polling of RS485 OSDP V2

•Uitvoeringen: HID Proximity, Electronic Marin, MIFARE Classic, MIFARE DESFire

•Isolatienorm: IP54, IK08

•Bedrijfstemperatuur: -15°C tot +60°C

932400 éclairé

hmtoggle_plus1        Kelio Anti-Vandalismepas

•Voeding 12/24V DC

•Verbinding RS485 Polling of RS485 OSDP V2

•Uitvoeringen: HID Proximity, Electronic Marin, MIFARE Classic, MIFARE DESFire

•Isolatienorm: IP54, IK08

•Bedrijfstemperatuur: -15°C tot +60°C

•Verzonken of opbouw

Pass anti-vandale
